Na área da canalização e reabilitação de tubagens, existem muitos termos utilizados pelos clientes, técnicos e empresas — nem sempre com o mesmo significado.

Nesta página reunimos os termos mais comuns, explicando de forma simples o que significam na prática e como se aplicam em situações reais.

Reabilitação de tubagens

Termo genérico utilizado para descrever intervenções que prolongam a vida útil de uma tubagem existente sem a sua substituição completa.

Na prática, pode referir-se a:

• revestimento interno com epóxi

• reabilitação com manga de feltro ou fibra de vidro (CIPP)

O significado depende da tecnologia utilizada.

Reparação de canos

Expressão comum utilizada para qualquer tipo de intervenção numa tubagem com problema.

Pode incluir:

• reparações pontuais

• substituição de pequenos troços

• ou soluções internas sem abertura de paredes

Nem sempre implica substituição da tubagem.

Reparar canos sem partir

Refere-se a técnicas que permitem intervir no interior da tubagem sem necessidade de obras invasivas.

Inclui:

• epóxi

• CIPP

• intervenções localizadas

A viabilidade depende do estado da tubagem.

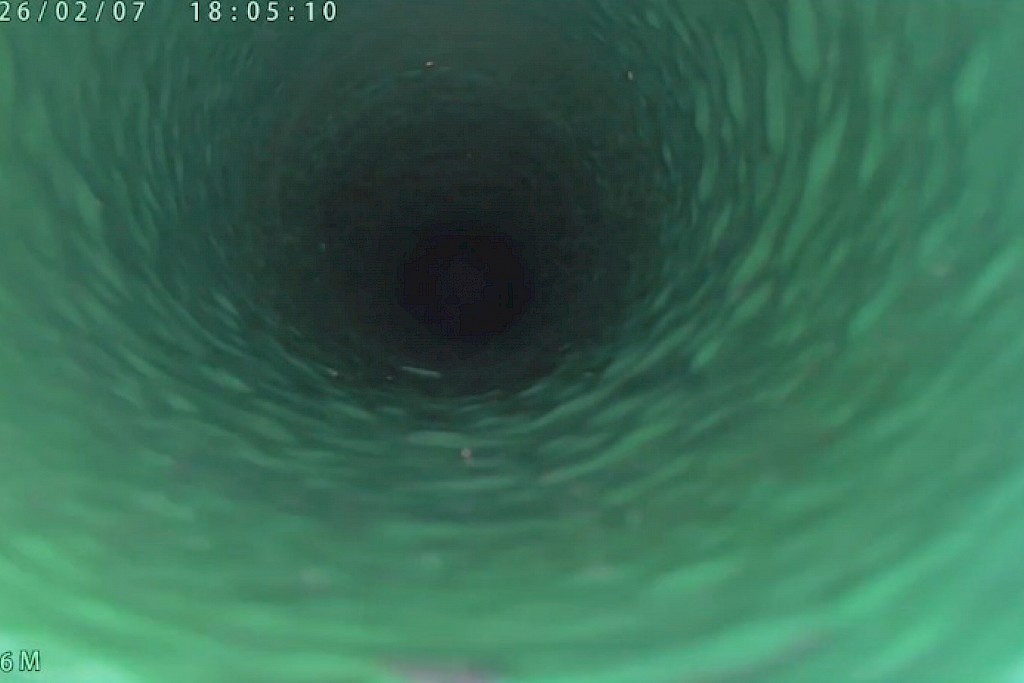

Revestimento interno com epóxi

Aplicação de uma camada contínua no interior da tubagem para melhorar a estanquidade e proteger a superfície.

É frequentemente associado a termos como:

• “pintura de tubagens”

• “selagem de canos”

Quando utilizar

• tubagem estruturalmente estável

• fissuras ou microfugas

• juntas degradadas

• presença de múltiplos ramais (adapta-se bem às entradas)

• desgaste interno ou irregularidades

Muito utilizado em redes de esgotos e águas pluviais.

Manga de feltro ou fibra de vidro (CIPP)

Sistema de reabilitação em que é criada uma nova tubagem no interior da existente.

Conhecido como:

• “tubo dentro do tubo”

• CIPP (Cured In Place Pipe)

Quando utilizar

• perda de material da tubagem

• fissuras extensas

• deformações

• degradação avançada

Tubo dentro do tubo

Expressão utilizada para descrever a reabilitação com manga (CIPP).

Na prática:

• cria-se uma nova conduta contínua

• no interior da tubagem existente

• sem necessidade de escavação ou demolição

Manga com feltro

Tipo de manga utilizada em reabilitação interna de tubagens, normalmente impregnada com resina e posteriormente curada no interior da conduta.

É uma alternativa à manga de fibra de vidro.

Quando utilizar

• tubagens com diâmetros mais pequenos ou geometrias simples

• intervenções onde não é necessária elevada rigidez estrutural

• situações com acessos mais limitados ou necessidade de maior flexibilidade do material

Nota técnica

Comparativamente à manga de fibra de vidro, apresenta menor capacidade estrutural, sendo mais utilizada em aplicações onde o objetivo é reforço e estanquidade, e não uma reabilitação estrutural completa.

Packer / Packers

Equipamento insuflável utilizado para aplicar reparações localizadas no interior de tubagens.

Funciona como um “balão técnico” que posiciona e pressiona materiais (como resinas ou mangas curtas) contra a parede da conduta.

Quando utilizar

• reparações pontuais (fissuras localizadas, juntas abertas)

• zonas específicas com infiltração

• intervenções onde não é necessário tratar toda a extensão da tubagem

Nota técnica

Permite intervenções rápidas e precisas, evitando reabilitação integral quando o problema está concentrado num ponto.

Resina

Material utilizado em processos de reabilitação interna de tubagens, responsável por formar a nova camada ou estrutura após cura.

Pode ser aplicada em:

• revestimentos com epóxi

• mangas (feltro ou fibra de vidro)

• reparações localizadas com packers

Quando utilizar

A escolha da resina depende de:

• tipo de intervenção (revestimento ou manga)

• condições da tubagem

• método de aplicação

• ambiente (águas residuais, pluviais, etc.)

Nota técnica

A qualidade da resina e a correta aplicação influenciam diretamente o resultado final e a durabilidade da intervenção.

Cura (cura da resina)

Processo através do qual a resina passa do estado líquido para um estado sólido, formando uma estrutura resistente no interior da tubagem.

A cura pode ser feita através de:

• tempo (cura natural)

• calor

• luz UV / LED

Quando é relevante

• em todos os processos com resinas (epóxi ou CIPP)

• na definição do tempo de intervenção

• na garantia da qualidade final da reabilitação

Nota técnica

Uma cura controlada é essencial para garantir:

• aderência correta à tubagem

• resistência mecânica

• durabilidade da solução

Fugas em tubagens

Perda de água ou infiltração causada por falhas na tubagem.

Podem resultar de:

• fissuras

• juntas abertas

• desgaste do material

• ligações defeituosas

Nem sempre são visíveis diretamente.

Infiltrações

Entrada ou saída de água através de zonas não estanques da tubagem.

Frequentemente associadas a:

• humidade em paredes

• manchas

• odores

• degradação de estruturas

Prumada

Coluna vertical de um edifício que transporta águas residuais ou pluviais.

É uma zona crítica, especialmente em edifícios antigos.

• revestimento interno de prumadas com epóxi

• reabilitação de prumadas com manga de feltro ou fibra de vidro (CIPP)

Ramal

Ligação entre os equipamentos (sanita, lavatório, etc.) e a prumada.

Pode apresentar:

• ligações irregulares

• depósitos

• pequenas fissuras

Águas residuais

Águas provenientes de uso doméstico (sanitas, cozinhas, lavatórios).

Águas pluviais

Águas da chuva conduzidas por sistemas próprios (ralos, algerozes, condutas exteriores).

Reabilitação sem obras

Termo utilizado para descrever intervenções feitas sem abertura de paredes ou pavimentos.

Inclui técnicas internas como:

• epóxi

• CIPP

Nem todas as situações permitem evitar obras.

Inspeção vídeo de tubagens (CCTV)

Método de diagnóstico que permite visualizar o interior da tubagem com câmara.

Utilizado para:

• identificar problemas

• avaliar o estado da conduta

• definir a solução mais adequada

É o ponto de partida para qualquer decisão técnica.

DN (Diâmetro Nominal)

O DN (diâmetro nominal) é a designação utilizada para indicar o diâmetro interno aproximado de uma tubagem.

Exemplos comuns:

• DN50, DN75, DN90, DN110 (uso doméstico)

• DN125, DN160, DN200 (redes maiores)

• DN300+ (infraestruturas e redes principais)

Aplicação nas soluções de reabilitação

As diferentes tecnologias cobrem gamas distintas de diâmetro:

Revestimento com epóxi (brush coating)

• aproximadamente de DN32 até DN300

• muito utilizado em prumadas e ramais domésticos

• adaptável a geometrias complexas

Reabilitação com manga (CIPP)

• aproximadamente de DN70 até DN1600+

• utilizado desde redes domésticas até infraestruturas industriais e municipais

• mais indicado para diâmetros médios e grandes

Nota técnica

A escolha da solução não depende apenas do diâmetro, mas também do estado da tubagem, acessos e tipo de rede.

Offset / Desalinhamento de tubagens

Refere-se a um desnível entre dois troços de tubagem numa junta, onde uma parte não está alinhada com a outra.

É comum em:

• tubagens antigas em grés

• assentamentos do solo

• instalações com execução irregular

Quando é relevante

• pode provocar acumulação de resíduos

• aumenta o risco de entupimentos

• pode indicar instabilidade da tubagem

Nota técnica

O revestimento com epóxi não corrige desalinhamentos.
A reabilitação com manga (CIPP) pode acomodar ligeiros offsets, mas não corrige o alinhamento original da tubagem.

Em casos mais graves, pode ser necessária intervenção estrutural ou substituição.

Manga flexível

Tipo de manga utilizada em reabilitação de tubagens que se adapta facilmente à geometria da conduta.

Pode ser fabricada em:

• feltro

• fibra de vidro (em versões mais flexíveis)

Quando utilizar

• tubagens com curvas ou pequenas variações de alinhamento

• redes com múltiplas ligações

• situações onde a adaptação ao traçado é importante

Nota técnica

A flexibilidade facilita a instalação, mas deve ser compatível com o objetivo da intervenção (estanquidade vs reabilitação estrutural).

Manga pré-impregnada

Manga já fornecida com resina incorporada de fábrica, pronta para instalação.

É utilizada em sistemas de reabilitação CIPP, especialmente com cura UV/LED.

Quando utilizar

• trabalhos que exigem maior controlo de qualidade

• intervenções com necessidade de rapidez e previsibilidade

• aplicações onde se pretende reduzir erros na preparação em obra

Nota técnica

• garante distribuição homogénea da resina

• reduz variáveis durante a instalação

• facilita o controlo do processo de cura

Manga flexível vs manga rígida (nota complementar)

De forma simplificada:

• mangas mais flexíveis → maior adaptação à geometria

• mangas mais rígidas (ex. fibra de vidro estruturada) → maior capacidade estrutural

A escolha depende do estado da tubagem e do objetivo da intervenção.



Escolha da solução – adequação técnica

Na reabilitação de tubagens, não existe uma solução “melhor” ou “pior” de forma absoluta.

O que existe é a solução mais adequada — ou não aplicável — para o estado real da tubagem.

Uma intervenção correta depende de vários fatores:

• condição estrutural da conduta

• tipo de material (grés, PVC, etc.)

• extensão dos danos

• acessos disponíveis

• tipo de rede (águas residuais ou pluviais)

Aplicar uma solução mais leve num problema estrutural pode não resolver a origem.
Aplicar uma solução mais pesada onde não é necessário pode representar um custo desajustado.

O objetivo deve ser sempre ajustar a tecnologia ao problema real, e não o contrário.

Tabela rápida de escolha (orientação geral)

Esta tabela apresenta apenas uma orientação base. A decisão final deve ser sempre feita com base em inspeção vídeo.

Fissuras leves / microfugas / juntas degradadas
→ Revestimento interno com epóxi

Tubagem com estrutura estável, mas com infiltrações ao longo da extensão
→ Revestimento interno com epóxi

Múltiplos ramais com entradas irregulares
→ Epóxi (melhor adaptação às ligações)

Problema localizado (ponto específico identificado)
→ Reparação pontual com packer

Nota importante sobre packers
Em tubagens antigas, especialmente em redes com vários pontos de degradação, a reparação pontual pode resolver apenas um problema imediato.

É frequente surgirem novos pontos de falha pouco tempo depois.
Nestes casos, pode ser mais adequado considerar uma intervenção mais abrangente.

Fissuras extensas / vários pontos críticos ao longo da tubagem
→ Avaliação para solução mais completa (epóxi integral ou CIPP, conforme estado)

Perda de material / exposição da tubagem / degradação avançada
→ Reabilitação com manga de fibra de vidro (CIPP)

Deformações / ovalização / risco de colapso
→ CIPP (solução estrutural)

Tubagem antiga em grés com histórico de problemas recorrentes
→ Preferencialmente abordagem integral (em vez de reparações pontuais sucessivas)

Nota final

A escolha da solução deve ser feita com base no diagnóstico real da tubagem.

Em muitos casos, a decisão não é entre “epóxi ou CIPP”, mas sim:

• intervenção pontual

• reabilitação parcial

• ou reabilitação integral

Cada situação tem a sua abordagem correta.

Quando uma solução não é adequada

• não aplicamos epóxi em tubagens com perda estrutural
• não recomendamos reparações pontuais em redes com degradação generalizada
• não avançamos sem diagnóstico prévio
